液晶模组铁框简称为铁框，有时也称铁壳
点击率：
发表时间：2017-09-20

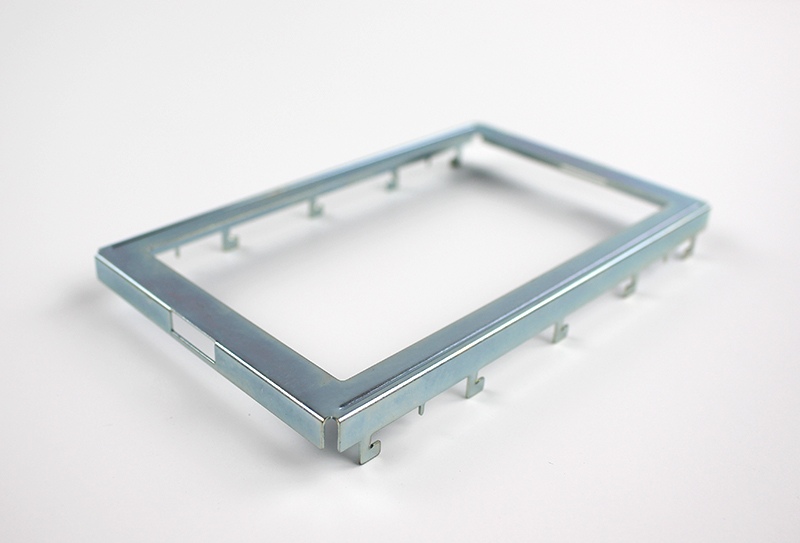

液晶模组铁框简称为铁框，有时称铁壳。
铁框的主要作用
提高产品的结构强度，在液晶显示模组内部，主要做支撑，保护和装饰LCD等部件。特别是目前数码电子产品设计越来越薄，LCM液晶显示模式组的厚度也相应薄，设计时应使用铁框框来保护整个显示元件，使其超薄设计，但其实力满足相应的可靠性要求。因此，目前的电子产品几乎总是会使用铁框，另外，铁框上有屏蔽，接地时也可以在GND放电中起作用。
铁框常用材料有铝，不锈钢，铜等。最常用的是SUS系列不锈钢板。
SUS不锈钢板：SUS304L，SUS304H，1 / 4H，3 / 4H，1 / 2H等。不生锈，容易添加，中等价格。铝合金：重量非常轻，加工容易，但价格较高。铜合金，可焊接但容易氧化。
铁框的生产过程
A、切割：根据设计尺寸确定纸张的宽度和长度。
B、将纸张装入卷筒。
C、预冲压：第一批零件定位，形状，尺寸加工验证。
D、第一次检查：首批检验。
E、连续冲孔：连续冲模快冲。
F、清洁：清除表面污渍等。
G、检验：形状，尺寸，表面质量等检验。
H、包装和储存。
铁框的结构设计要求
材料选择在没有特殊要求的情况下，优选不锈钢SUS304 1 / 2H材料。铁框焊接要求，选择白铜。
厚度选择
根据整个产品的设计尺寸要求确定厚度。普通厚度为：0.1mm，0.15mm，0.2mm，0.3mm或其他尺寸。
液晶模组铁框的总体要求
为了确保铁框设计的可行性，应首先考虑设计尺寸结构的相关部分确保连接组件的效果。铁框与相应部件之间应紧密配合，不能取下与间隙，不要选铁框容易松动或脱落。
