液晶模组铁框的加工技术要求是什么
点击率：
发表时间：2017-09-23
液晶模组铁框的加工技术要求是什么
圆角：根据材料的特点，板的厚度不同，弯曲的圆角R一般为1/3至1倍
板的厚度。角度：考虑到脱模机材料反弹，一般角度大于90°，??角度
公差为1.5°。止动槽：根据钣金件的加工特性，为避免挤出变形，此时侧面
小于母方，应设计停止槽。如板厚度为0.2mm，裂纹宽度为裂纹
0.5?1.0mm。
结构设计尽可能使用弯曲成型，较少使用拉伸成型，避免挤压成型。
钩设计是铁框框和配件之间的固定结构，钩设计也会影响
铁盒组装后效果好，然后组装后的铁框卡位靠近，不松动或关闭
下降。
这里有几个常见的卡勾设计：
直卡钩
特点：模具加工简单，铁框组装返工方便;铁框框松动现象将松动。下来
刺卡钩
特点：铁框和框框更紧密，易脱落;模具加工略复杂，BZ更难
返修，易变形。
虚线卡钩
特点：模具加工容易，组装方便，占地面积小，适合超薄设计;但铁框框和

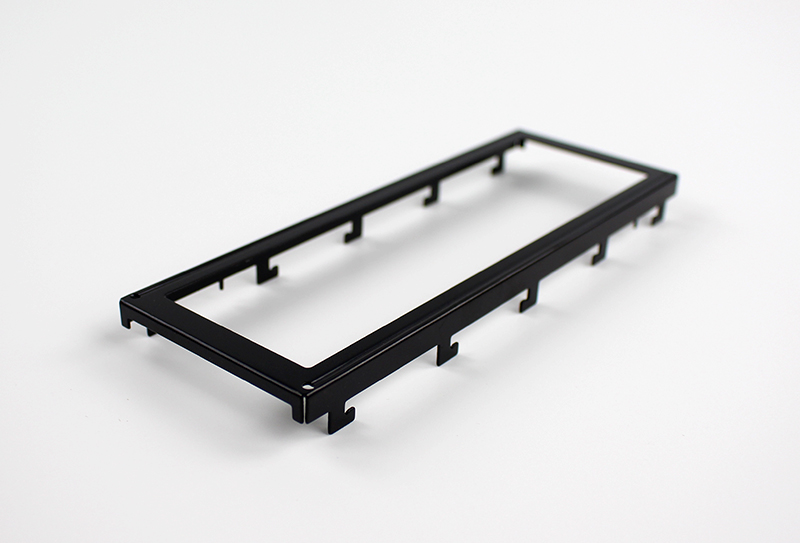

镜框松动现象，需要多张点卡挂钩。液晶模组铁框
